气相色谱仪气路阀图详细说明

点击: 次 时间:2017-07-27 11:27

  色谱仪常用来进行组分分析,气相色谱仪有很多专用气路阀图,如单阀双柱、双阀双柱、双阀三柱、双阀四柱、三阀四柱等。本文主要介绍一次进样混合气体中CO2、H2、Ar、N2、CH4、CO的组分分析色谱气路阀图知识。

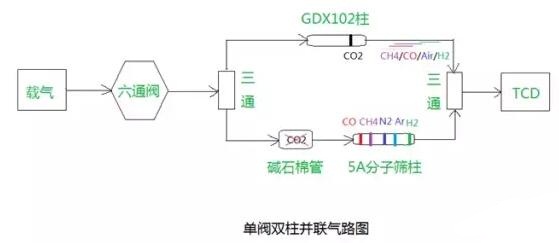

一、单阀双柱并联气路图

优点:气路简单,不需切阀调整,分析速度快。

缺点:需要定期更换吸收CO2碱石棉管,样气均分进入两根色谱柱,灵敏度会降低一倍左右(常量分析,影响较小)。

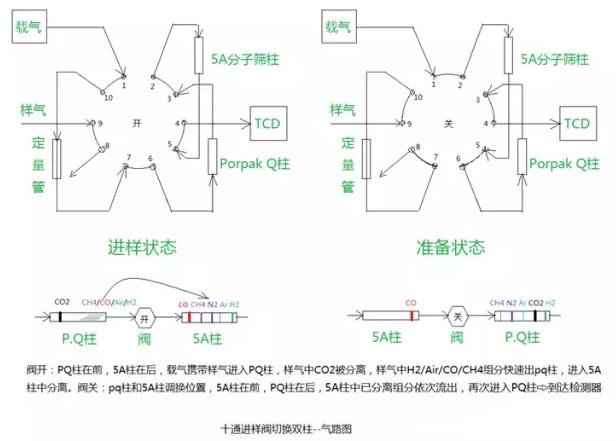

二、单阀双柱切换气路图

优点:单阀单载气。分析速度快。

缺点:含水、醇样气,进样时需要过滤。

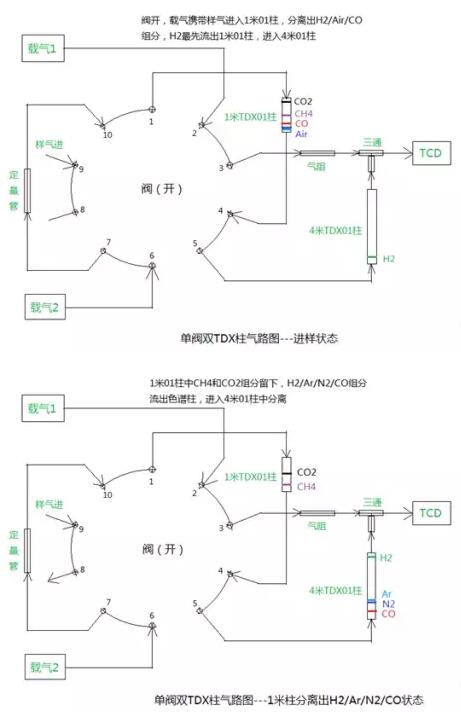

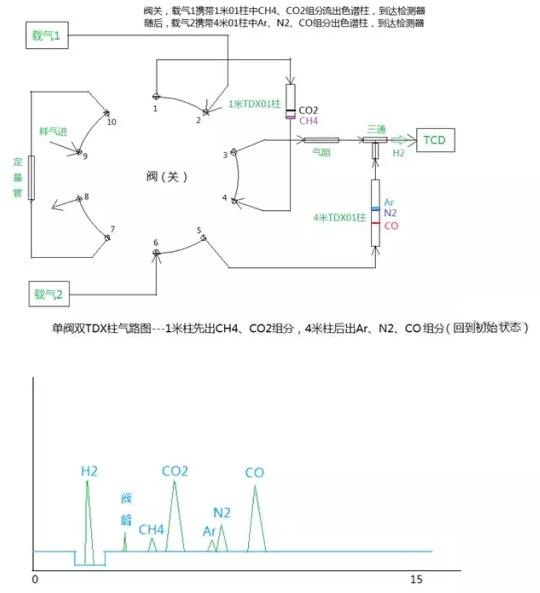

三、单阀双碳分子筛柱气路图

优点:柱寿命长。

缺点:Ar、N2分离不完全,不适合高含量Ar、N2组分分析,分析时间较长。

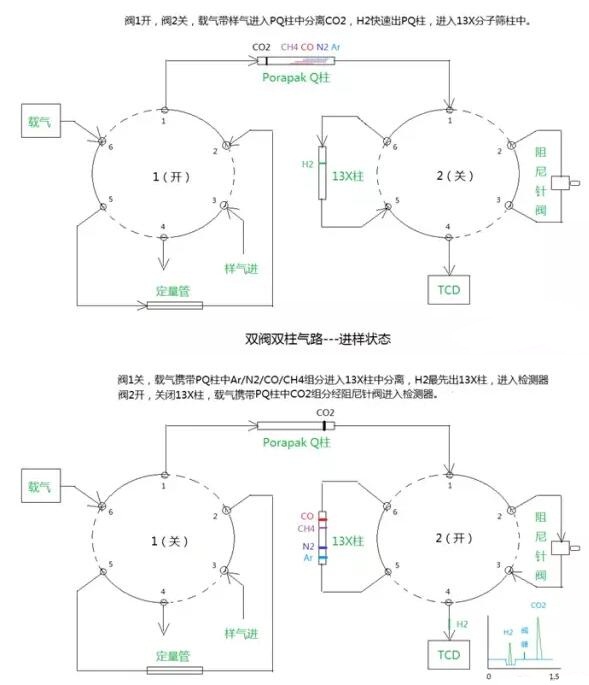

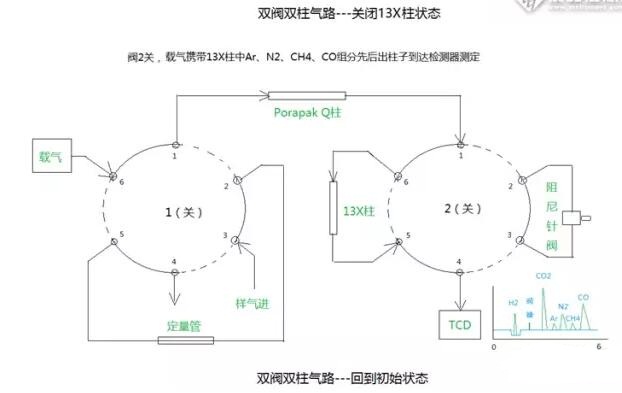

四、双阀双柱气路图

优点:分析速度快,阀切时间容易调整。

缺点:含水、醇样气,进样时需要过滤。

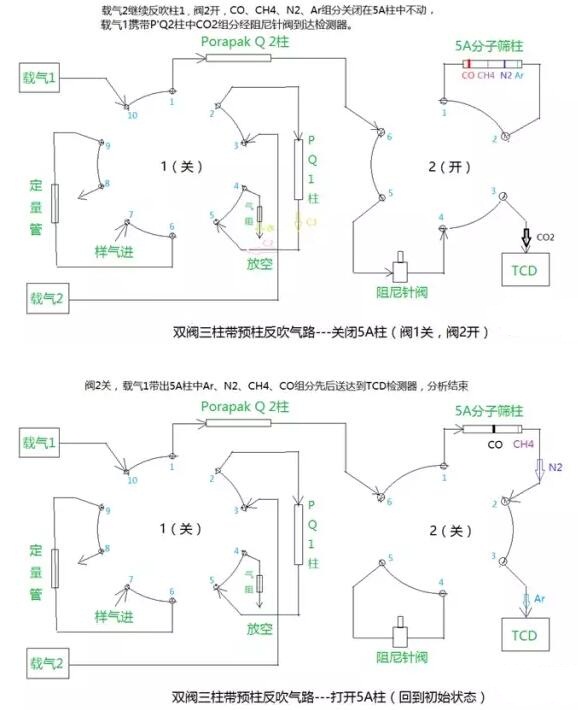

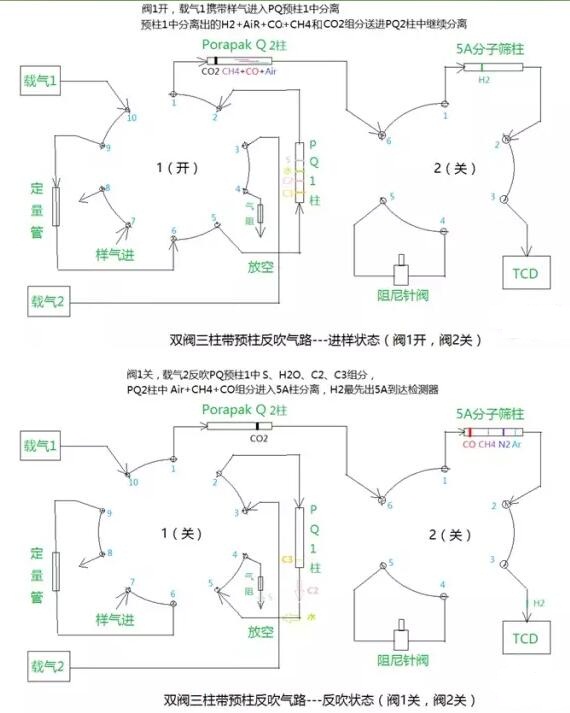

五、双阀三柱(带预柱反吹)气路图

优点:经典色谱气路阀图,含水含硫样气无需过滤,直接进样,阀切时间容易调整,可切除可选取测定样气中硫、水、醇组分。

缺点:分析时间较长,阀2在关闭5A分子筛色谱柱过程中,会有微量空气渗透,出现小氧气峰、小氮气峰干扰,干扰峰的大小和阀2关闭时间成正比。

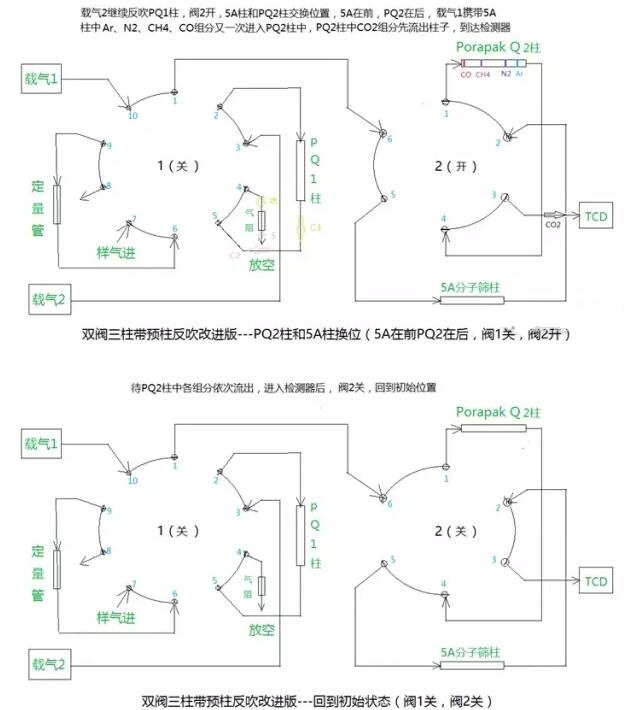

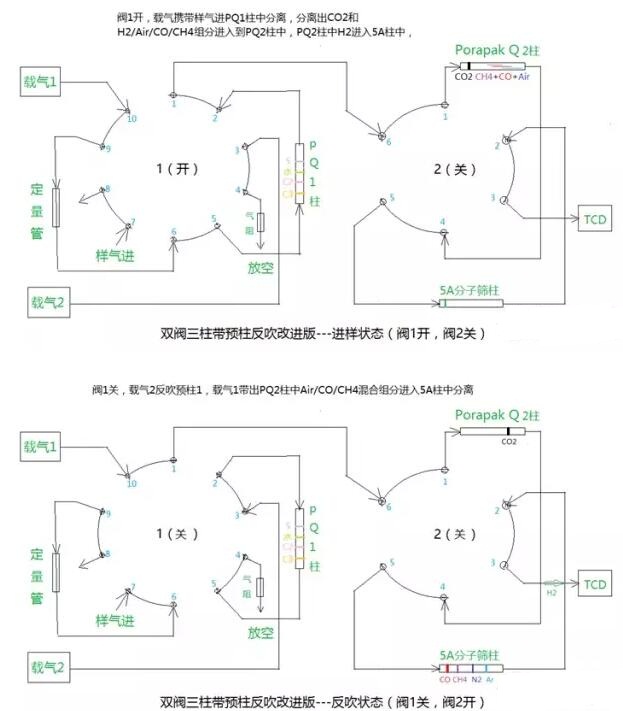

六、双阀三柱带预柱反吹改进版气路图

优点:在双阀三柱带预柱反吹气路阀图基础上,缩短了分析时间,去除了空气干扰峰。

缺点:对色谱柱长度、柱温选取要求较高,增加了阀切调整难度。

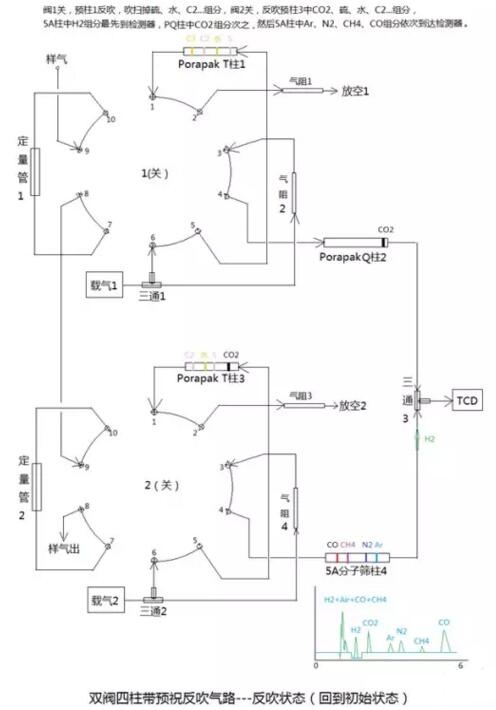

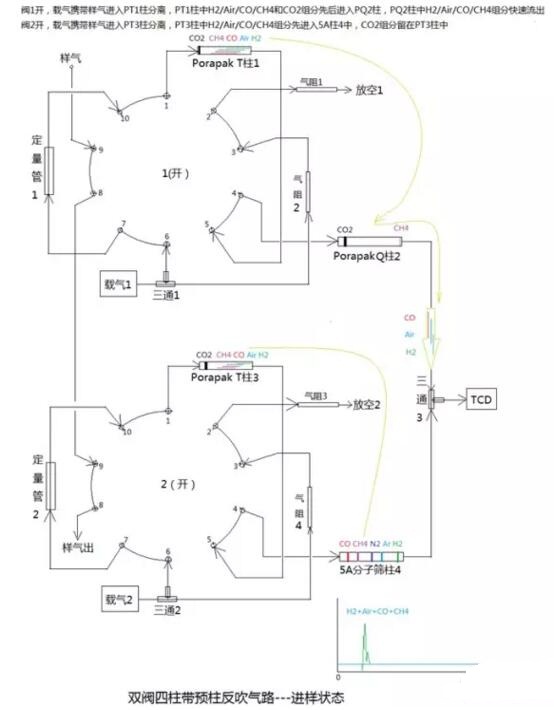

七、双阀四柱气路图

优点:样气中各组分取舍自如,阀切时间容易调整,分析速度快。

缺点:两路载气分成四路,流量分配调整比较难。

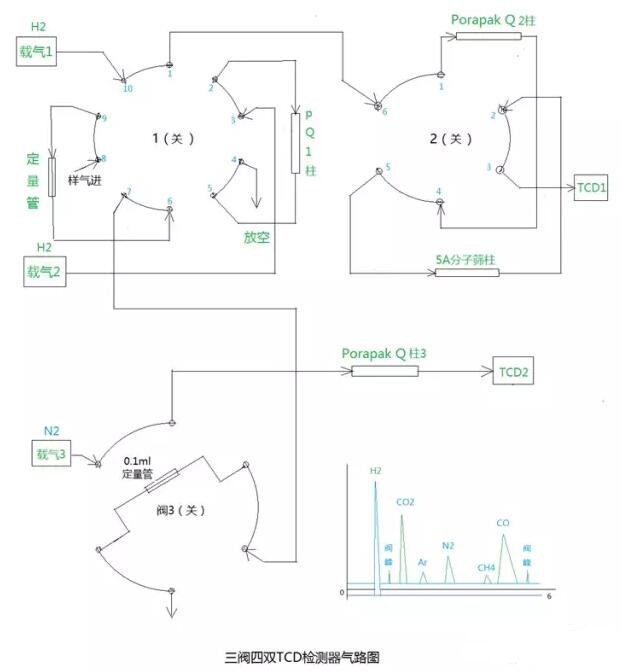

八、三阀四柱双TCD气路图

气路分析见双阀三柱带预柱反吹改进版,这里不再叙述,注意:N2载气分析H2,H2为负峰,需要极性反转调整,除H2外,其它组分响应值非常小。

优点:选用H2、N2做载气,所需组分全部出峰,归一法定量,替代氦气,运行成本低。

缺点:仪器造价较高。

阀图中气阻说明:作用是模拟色谱柱阻力,一般选用针阀或外径1/16英寸内径0.13-0.15mm不锈钢管替代。

引申阅读:关于载气的选取

1、氢气:H2、Ar、N2、CH4、CO、CO2组分分析必选载气。

优点:灵敏度高,分析速度快。

缺点:安全性差,H2组分需要差减得出,外标法定量,对进样手法要求较严。

2、氦气:H2、Ar、N2、CH4、CO、CO2组分分析首选载气。

优点:安全,灵敏度高,所需分析组分全部出峰,归一法定量。

缺点:价格贵,对色谱柱长度和柱温的选取要求较高(H2峰和CO2峰容易重叠),H2为负峰,需要极性反转调整。

3、氮气:用于H2单一组分分析,双TCD检测器选项。

(内容来源仪器信息网)
